爱普生Epson L4168 主板与喷头阻值

打印机维修 2026-03-16 12:49:01 1 0 0

maker 打印机维修

亲自测量爱普生 epson L4168 主板与喷头阻值

端面	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21
主板端针面向上主板有标1-21号	0	0.64	0.59	0	0.86	0	0.86	0	0.862	0	0	0.936	0.236	0.935	0	0	0.236	0.794	0	0	0.63
喷头端针面向上喷头未标号喷头从右至左	空值	0.64	0.56	0	0.56	0	0.56	0	0.529	0	0.528	0.528	0.475	0.52	0	0	0.52	2.77	0	空值	0.599

备注：主板上的排线座有标示1-21号，喷头端排线座没有标示从左至右为21-1号与主板倒序；使用万用表二极管档位测试，红表笔接地，黑表笔测试各脚位，空值：表示无穷大，0值：表示短路。

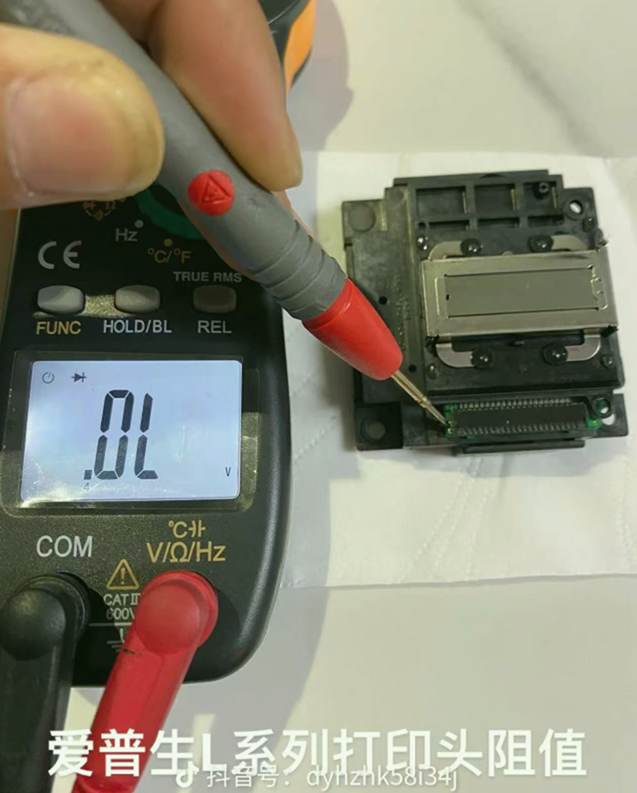

抖音其它人测试示例（这里的喷头是从左到右为1-21，与我亲自测量的要反过来看）：

亲自测量epson L4168 主板与喷头阻值
端面	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21
主板端针面向上主板有标1-21号	0	0.64	0.59	0	0.86	0	0.86	0	0.862	0	0	0.936	0.236	0.935	0	0	0.236	0.794	0	0	0.63
喷头端针面向上喷头未标号喷头从左至右	空值	0.64	0.56	0	0.56	0	0.56	0	0.529	0	0.528	0.528	0.475	0.52	0	0	0.52	2.77	0	空值	0.599

端面	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21
主板端针面向上（主板标有1–21号）	0	0.64	0.59	0	0.86	0	0.86	0	0.862	0	0	0.936	0.236	0.935	0	0	0.236	0.794	0	0	0.63
喷头端针面向上（喷头未标号，从左至右）	—	0.64	0.56	0	0.56	0	0.56	0	0.529	0	0.528	0.528	0.475	0.52	0	0	0.52	2.77	0	—	0.599

单位：Ω（欧姆）｜ 0 = 导通 / 接地｜空值 = 未测量
